製品のご案内

硬質塩化ビニル管（鋼管）の異径管、両受継手です

ＳＱＶＳＲ

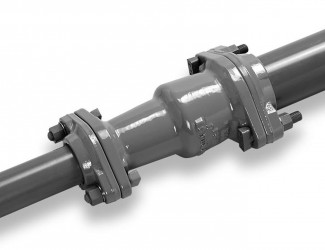

VSジョイント片落型

〇爪を押すボルトがない為超クイック・確実施工
〇スライドロック式による伸縮と離脱防止性能の両立
〇簡単に取り外しが可能
〇腐食に強い

類似製品との使い分け

鋳鉄管とつなげたいときはＶＣジョイント

技術資料ダウンロード

適用管種・適用呼び径

塩ビ管(鋼管)50～200mm×40～150mm

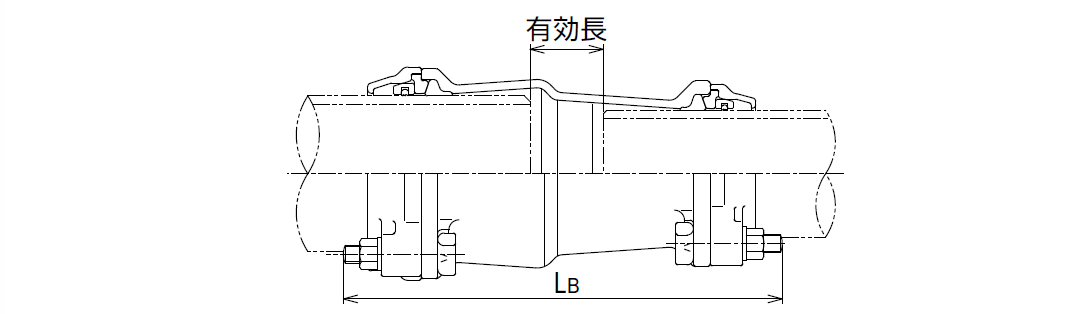

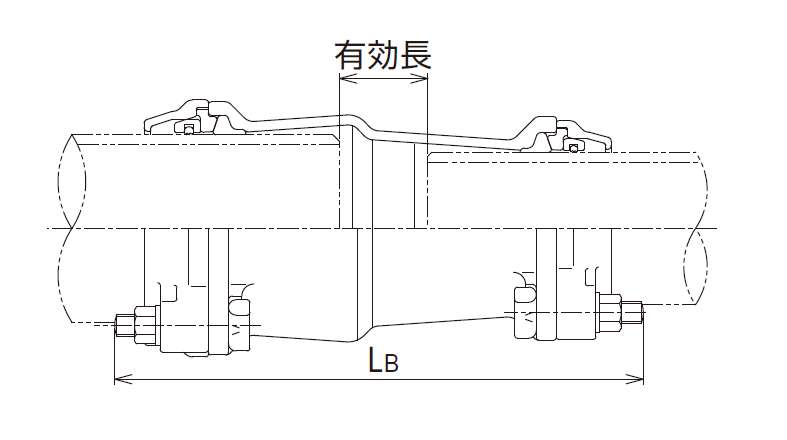

構成

1 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。
呼び径 LB質量有効長
50×40 3115.9121.0
75×50 3508.7131.5
100×50 36511.9136.5
100×75 39012.4132.0
125×50 38012.9148.5
125×75 40013.9139.0
125×100 40016.1129.0
150×50 39514.9158.5
150×75 41516.3149.0
150×100 41018.2134.0
150×125 40519.4126.0
200×50 47522.9219.5
200×75 49524.8210.0
200×100 49026.2195.0
200×125 48528.6187.0
200×150 47528.5172.0
