製品のご案内

水輸送管路に用いる鋼管の無溶接の継手です。
※押輪タイプと離脱防止押輪付があります。

ＮＳＰ－ＳＧ　ＮＳＰ－ＧＬ

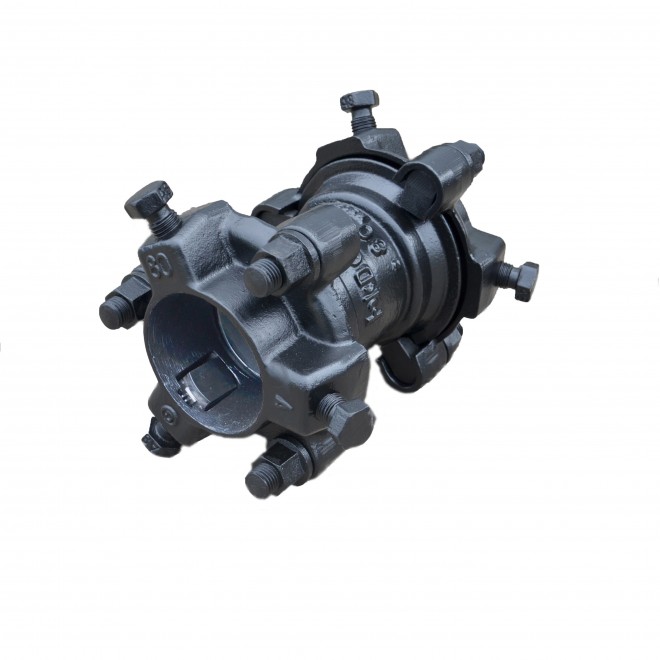

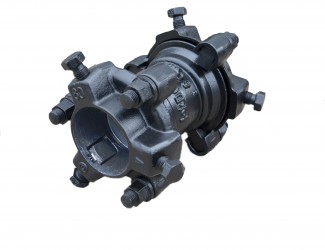

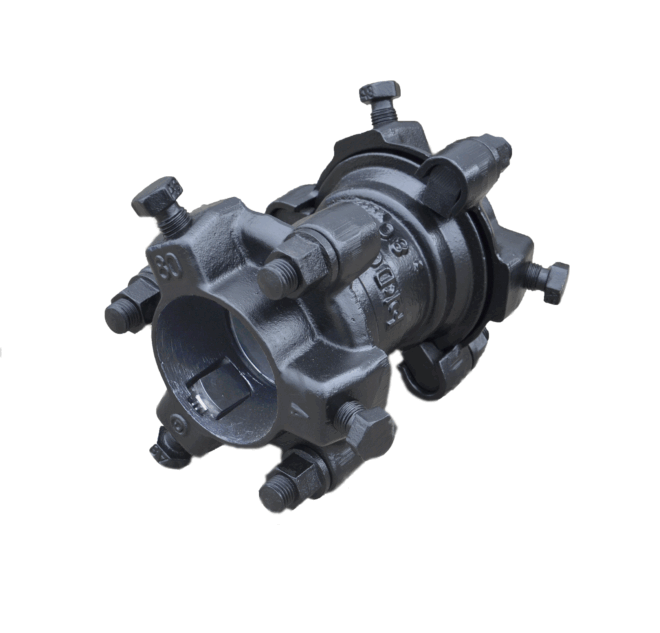

N継手

〇上水道、工業用水道、農業用水道、下水道などの水輸送管路に用いる鋼管の無溶接の継手です。
〇N継手の接合形式は、押輪、ゴムリング、ボルト・ナットを用いたメカニカル形式です。
〇離脱防止機能は、押輪挿入前に、座金リングと爪リングをセットすることにより確保します。（呼び径50）
〇離脱防止押輪は、押しボルトを締付けることにより、コマ形の爪が管体を拘束し、離脱を阻止します。
（呼び径80 以上）

類似製品との使い分け

技術資料ダウンロード

適用管種・適用呼び径

鋼管50～600mm

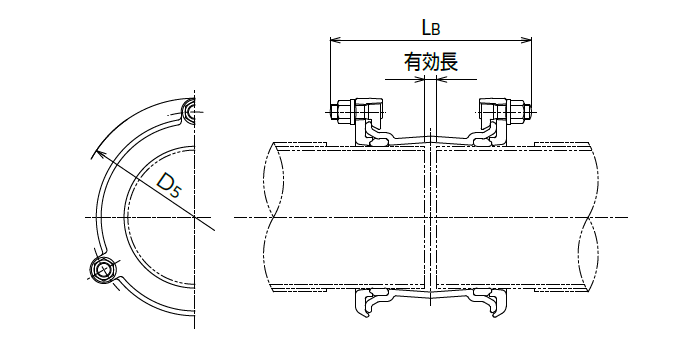

※表はNSP-SG、呼び径80～600mmです。

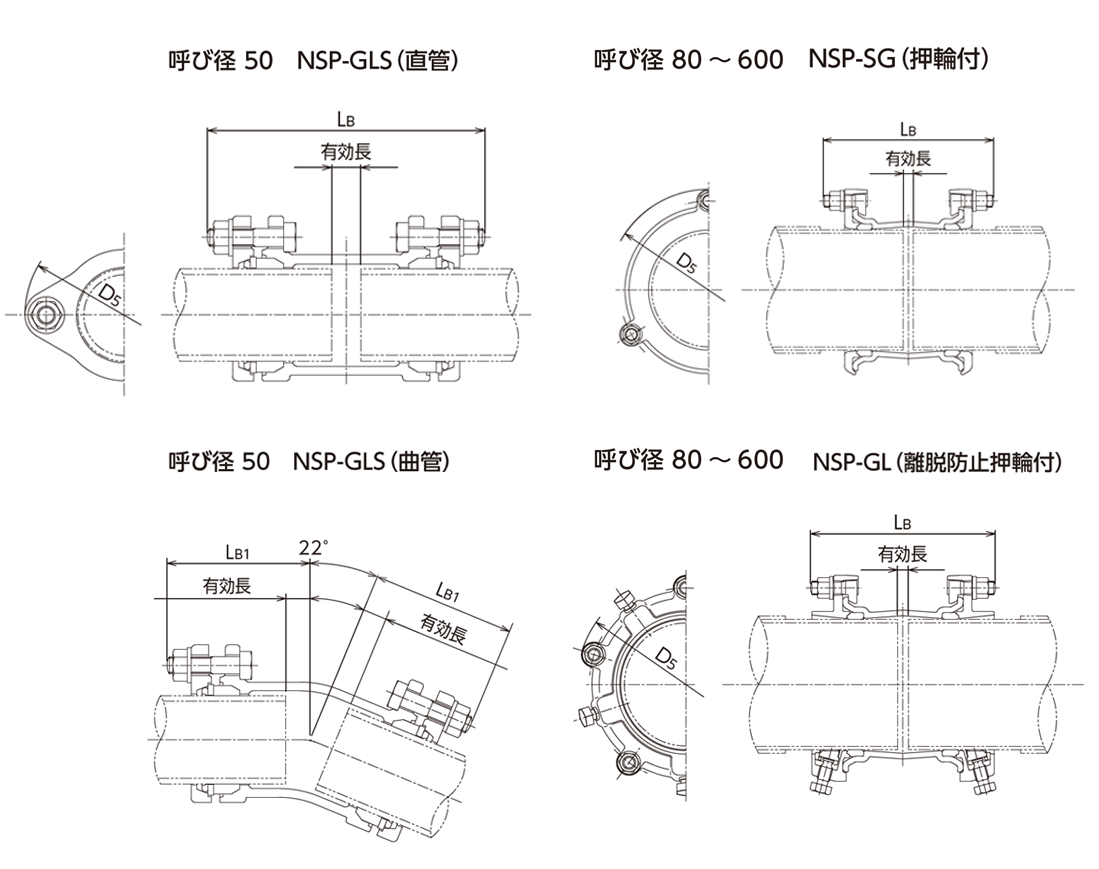

構成

1 接合形式
押輪、ゴムリング、ボルト・ナットを用いたメカニカル形式です。
2 離脱防止機能(呼び径50ｍｍ）
押輪挿入前に座金リングと爪リングをセットすることにより確保します。
3 離脱防止機能(呼び径80ｍｍ～）
取付、押しボルトを締付けることにより、コマ形の爪が管体を拘束し、離脱を防止します
呼び径 D5LB質量
80 22817414.0
100 25417616.5
125 28222620.5
150 30822824.5
200 36323034.5
250 42023242.5
300 47523454.2
350 52828676.2
400 58528887.1
450 644290110.0
500 705292121.7
600 822344170.0
