製品のご案内

ポンプ室などにおける弁等の機器類フランジ接合部に使用し，その取付け　取外しを容易にするとともに軽微な伸縮，角変位，温度伸縮及び振動などを吸収するために使用します。

FADS-K

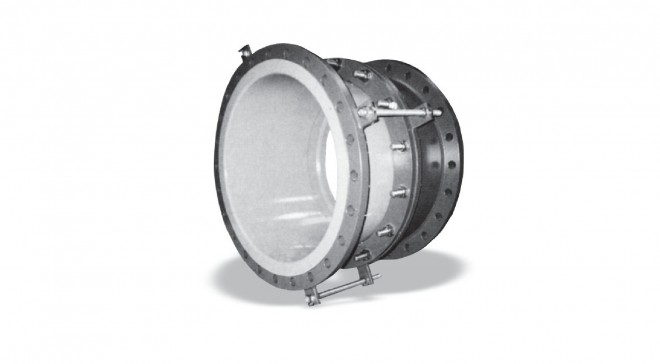

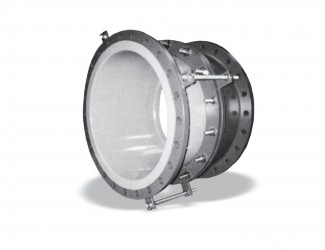

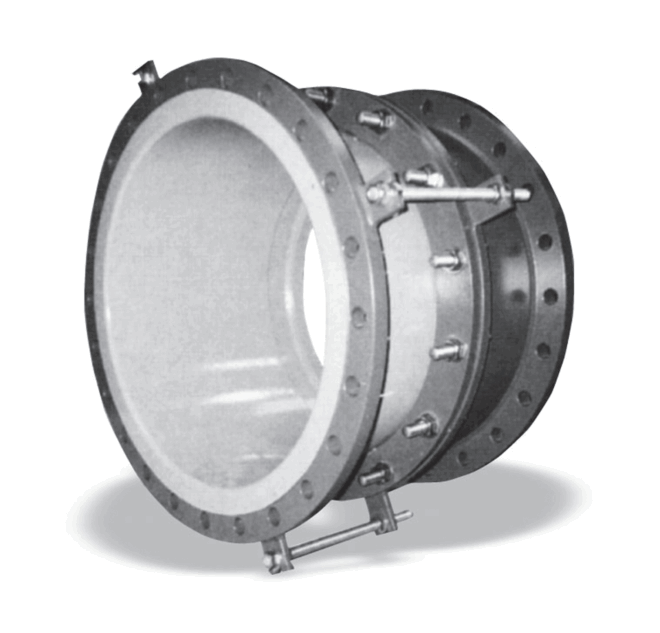

フランジアダプターＫ型

〇低圧から高圧までシール可能
〇少ない地盤の動きや振動に順応しやすい

類似製品との使い分け

短面間の場合はＤＴ型
短面間でなく、呼び径75mm～1000mmならばＳ型

技術資料ダウンロード

適用管種・適用呼び径

鋳鉄管1100mm～2400mm鋼管1100mm～2400mm

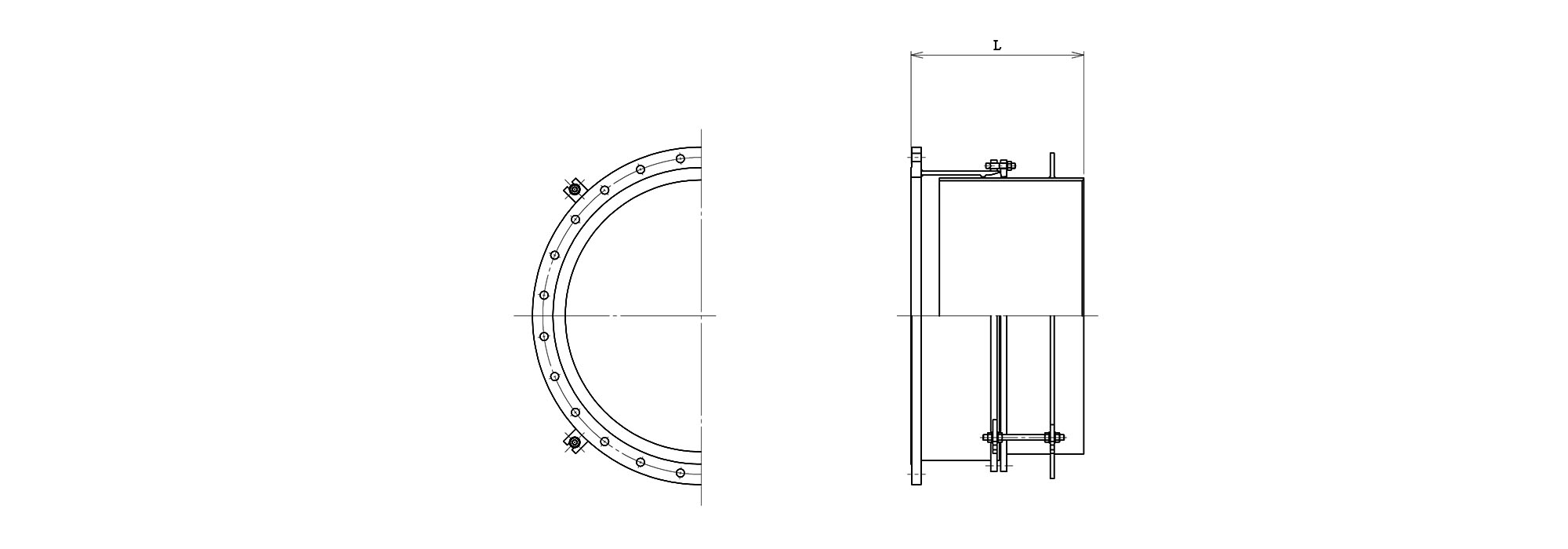

※口金形状はフランジとべベルがあり、図はフランジ×べベルのタイプ、呼び径は1100mm～2400mmです。

構成

1 二重管構造の摺動式継手で、スピゴットパイプ、アダプター本体、押輪、ゴムリング、T頭ボルト・ナット、配送用ボルト・ナットから構成されます。
呼び径 可撓角(°)伸縮量LB
1100 1.5±105650
1200 1.5±105650
1350 1±105650
1500 1±105700
1600 1±105700
1650 1±105750
1800 1±105750
2000 1±115800
2100 1±115800
2200 1±115800
2300 1±115800
2400 1±115800
