製品のご案内

ダクタイル鋳鉄管接合部（K形・T形）及びフランジ部の漏水を止水・補修します。
取付けが簡単なので、不足の緊急事態にも素早く対応出来ます

CJC/1 CJC/1-S

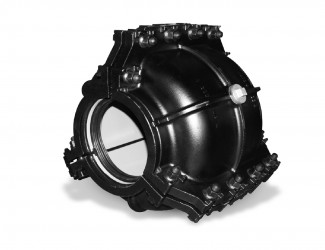

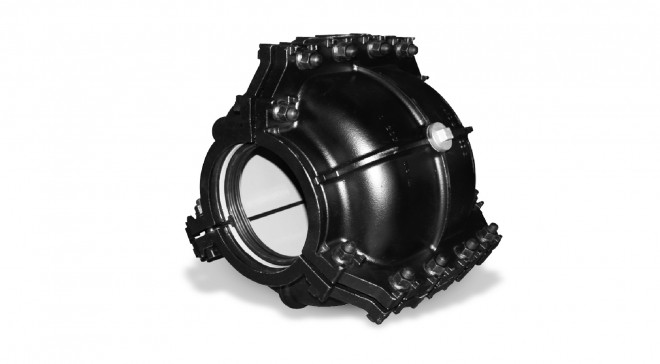

継手プロテクター（75～400）

〇ダクタイル鋳鉄管の接合部およびフランジ部の漏水に対応
〇離脱防止金具付タイプはジョイント部の抜け出しを防止する為、施工後の安全性が大幅に向上します

類似製品との使い分け

他製品は直管部、こちらの製品は接合部に施工できます

適用管種・適用呼び径

鋳鉄管	75mm～400mm

※450以上はCJC/１W、800以上は鋼板製をご利用ください。
※プラグは呼び径Ｇ１（25）です。

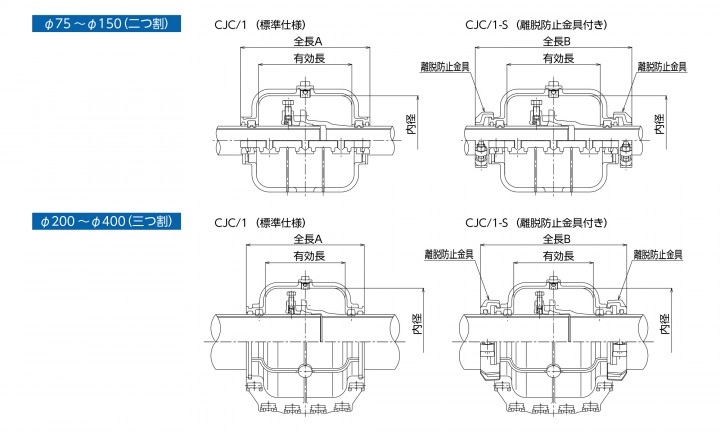

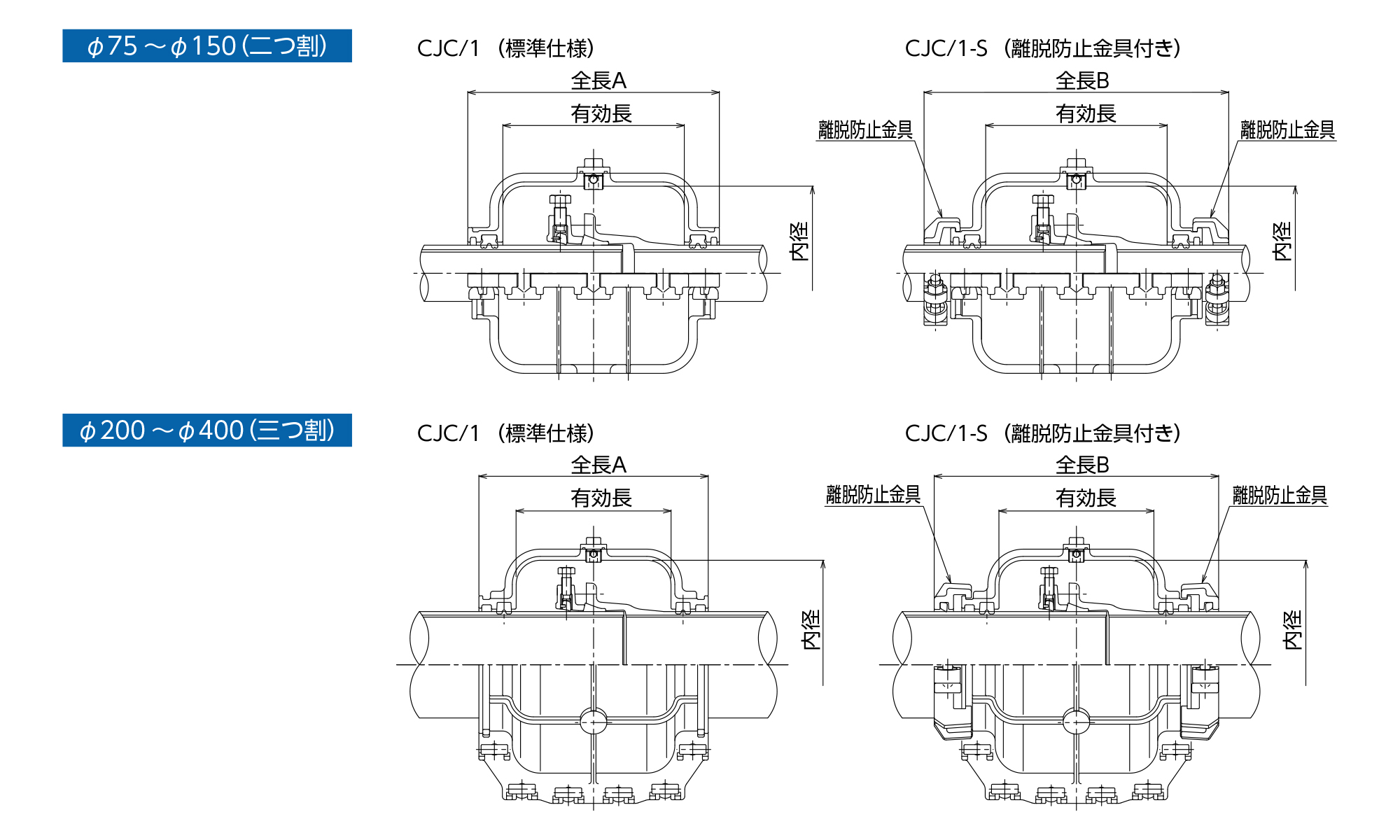

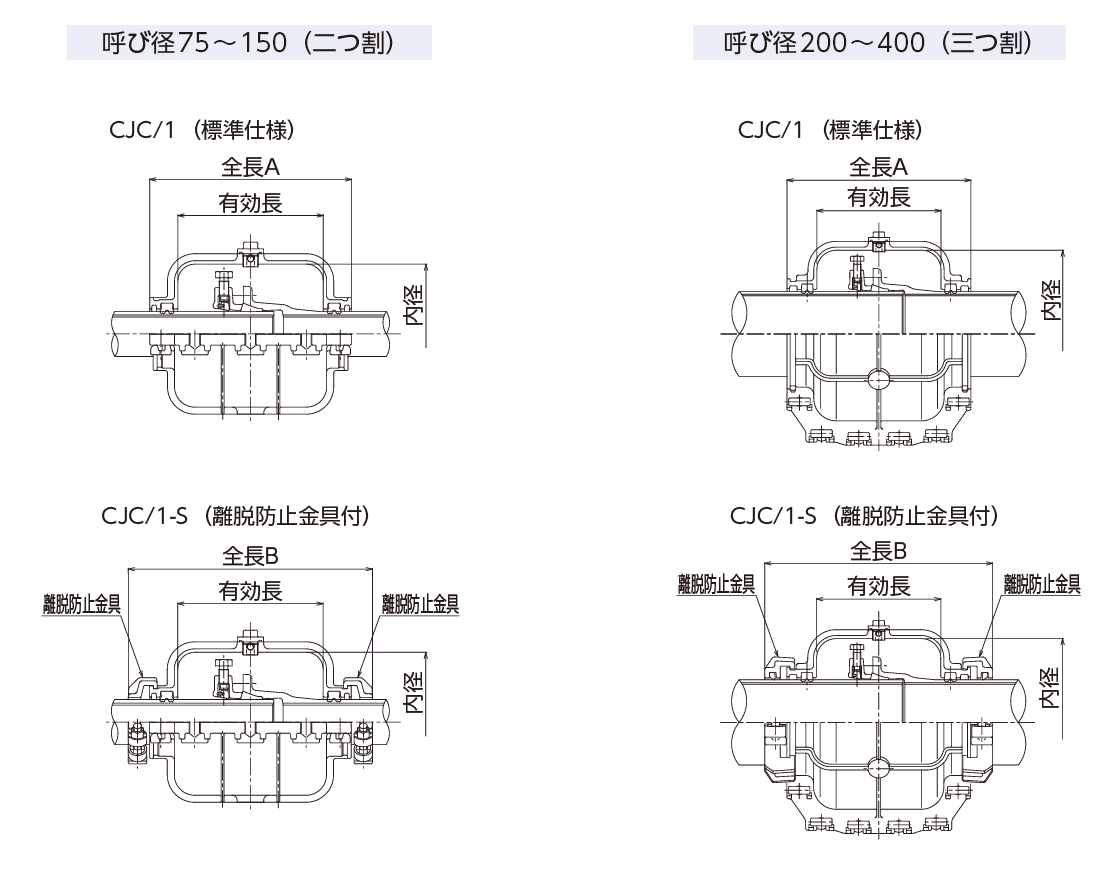

呼び径	全長Ａ（標準仕様）	全長Ｂ（離脱防止金具付き）	有効長　（共通）	内径　（共通）	重量（kg)（標準仕様）	重量（kg)（離脱防止金具付き）
75	416	504	300	288	48	53
100	422	518	300	325	53	61
150	426	530	310	376	60	73
200	474	588	320	432	96	117
250	484	600	320	484	110	135
300	494	622	330	535	125	155
350	517	645	330	590	158	204
400	527	655	340	646	173	220
