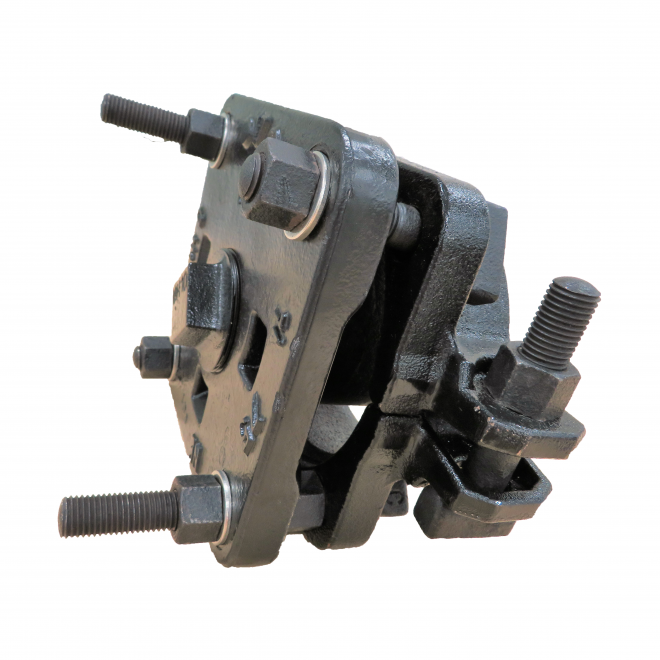

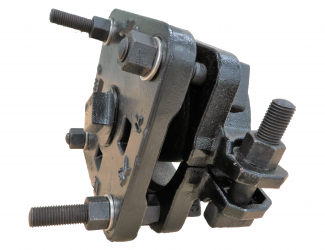

MCSP-NSE MCSP-NSEI
管栓鋳鉄管用NS形E種
類似製品との使い分け
ご使用になる管種により異なります。
適用管種・適用呼び径
※異形管用はゴム輪を含みます。
※重量はMCKP-NSEについてです。

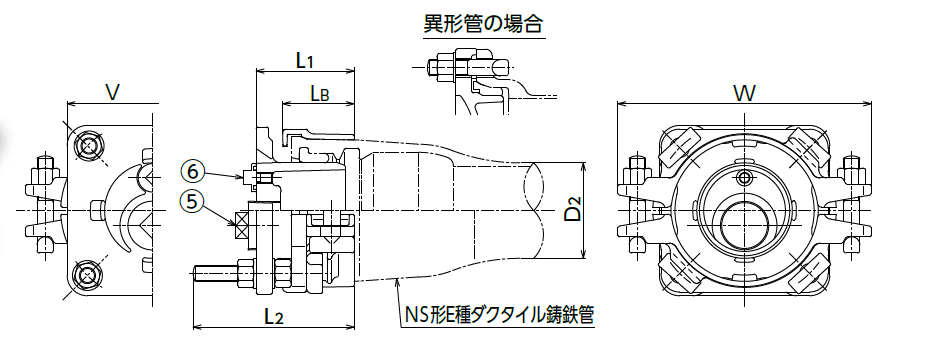

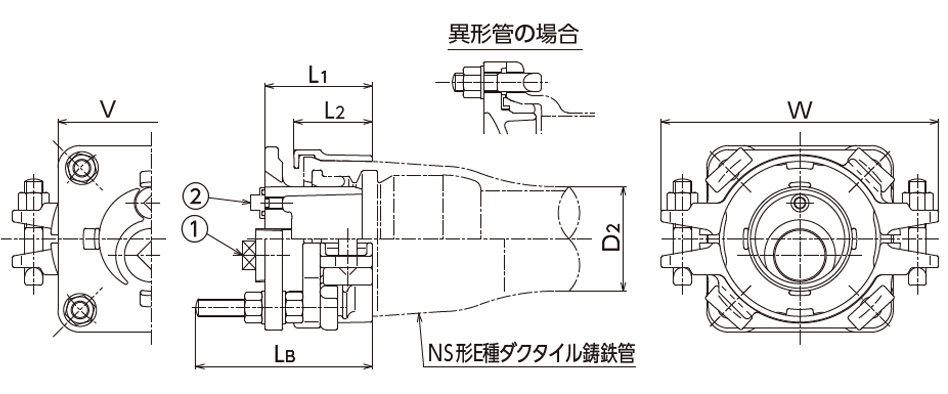

| 呼び径 |
D2 | LB | L1 | L2 | V | W | ⑤プラグ | ⑥空気抜き用ボルト | 質量 |
| 75 |
93 | 71.5 | 98 | 167 | 178.5 | 258 | R2(50) | ー | 11.0 |
| 100 |
118 | 88.5 | 121 | 199 | 210.5 | 313 | R2(50) | G1/4 | 17.0 |
| 150 |
169 | 93.0 | 125 | 202 | 249.5 | 351 | R2(50) | G1/4 | 24.0 |
